Indledning
Visse foderstoffer, såsom varme-følsomme,-højkogende eller let oxiderede foderstoffer, går dårligt under standard atmosfærisk kogning. Short Path Destillation under vakuum giver mulighed for kogepunktsadskillelse ved meget lavere temperaturer.
På grund af dette,et simpelt destillationsapparat som TDS-100Lbruges i mange laboratorier til hurtig oprensning og nyttiggørelse. I denne guide vil du installere systemet, tilslutte vakuumet, opsætte varmeren og omrøreren og samle fraktionerne med tillid.Du opnår hurtigt et stabilt vindue med sekvensen: Saml → tilslut vakuum → opvarm & omrør → destiller → opsaml → luk og pleje.
vigtige Takeaways
- Simpel kortvejsdestillation (TDS-100L)giver dig mulighed for at vakuumdestillere højt-kogende,-varmefølsomme materialer uden at koge dem, hvilket opnår meget større oprensning.
- Installation og tætning:klemmer skal være i vater, og PTFE-pakninger skal være korrekt designet til at acceptere tyndt vakuumfedt på alle jordforbindelser. Korrekte DN25/125# tilslutninger skal udføres for at sikre et tæt vakuum og jævnt flow.
- Fyld olie/vandbad → tænd → indstillet temperatur → lav omdrejning i minuttet rør → sug langsomt → stabiliser og opsaml(Start i denne rækkefølge).
- Sikker nedlukning:stop omrører → temp regulator → afkøling → off → udluft til atmosfæren og frigør derefter samlinger.
- Pålidelig drift:Når du overvåger, må du aldrig tørre-opvarm badet, rengør og fjern alle rester efter hver kørsel, og sørg for, at tætningerne smøres og rengøres regelmæssigt for at forbedre og bevare enhedens pålidelighed.
Det enkle destillationsapparat (TDS-100L) installation og tilslutning - trin-for-trin

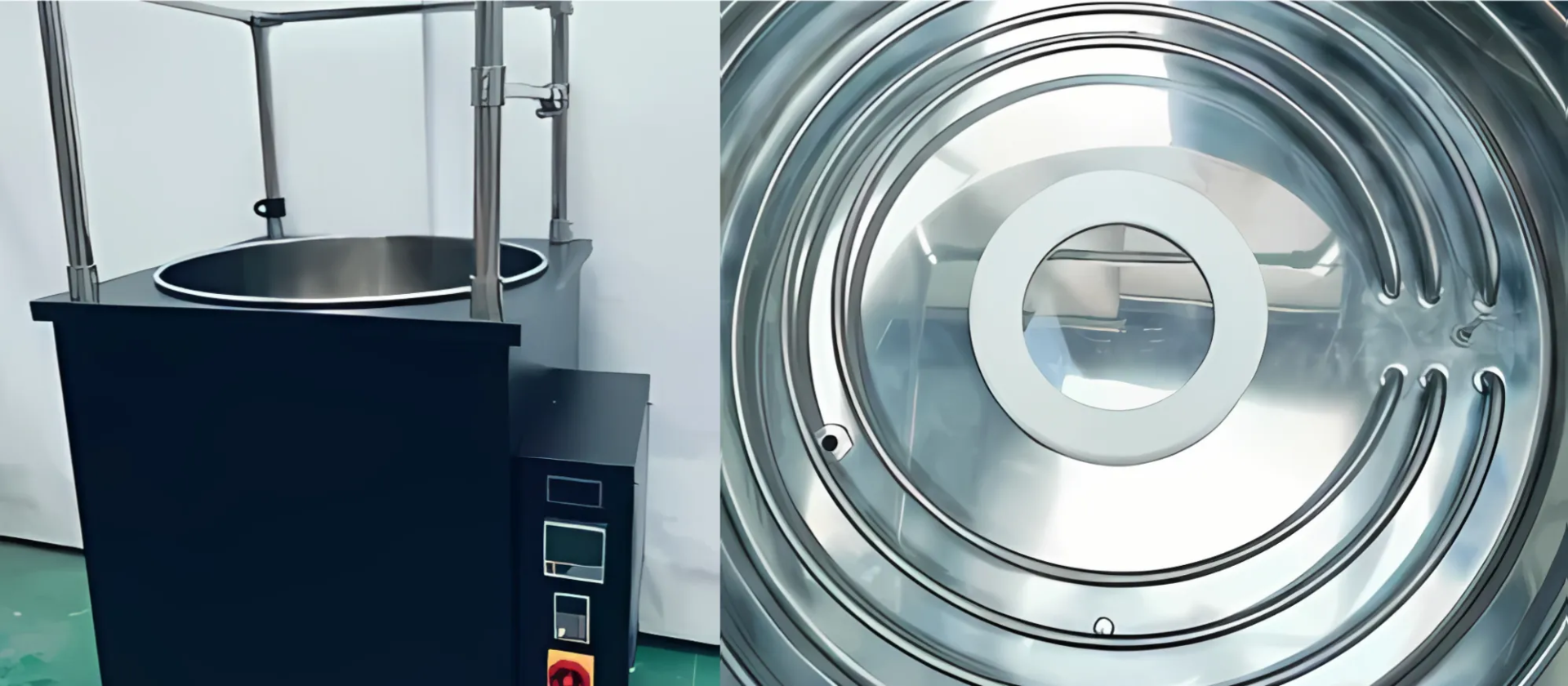

Ramme og bad på plads
- Som vist på billedet, sæt rammen sammen og fastgør de faste beslag til opsætningen.
- Før badet sættes på beslagene, placeres en PTFE-støttering på bunden af karret.

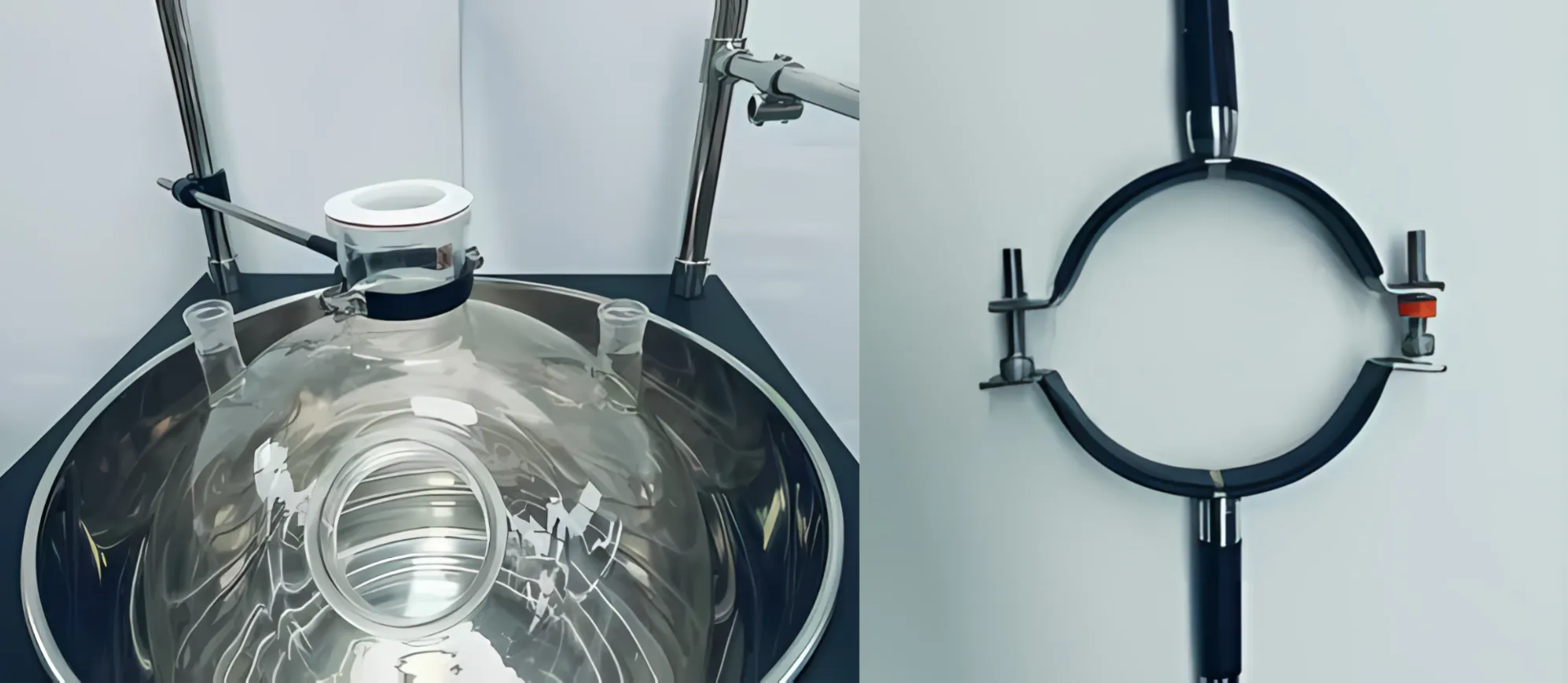

Kogekolbe og rørestang
- Anbring den magnetiske omrørerstang i reaktionskolben.
- Brug dobbelt-hovedklemmen, og sørg for, at opsætningen er i vater.

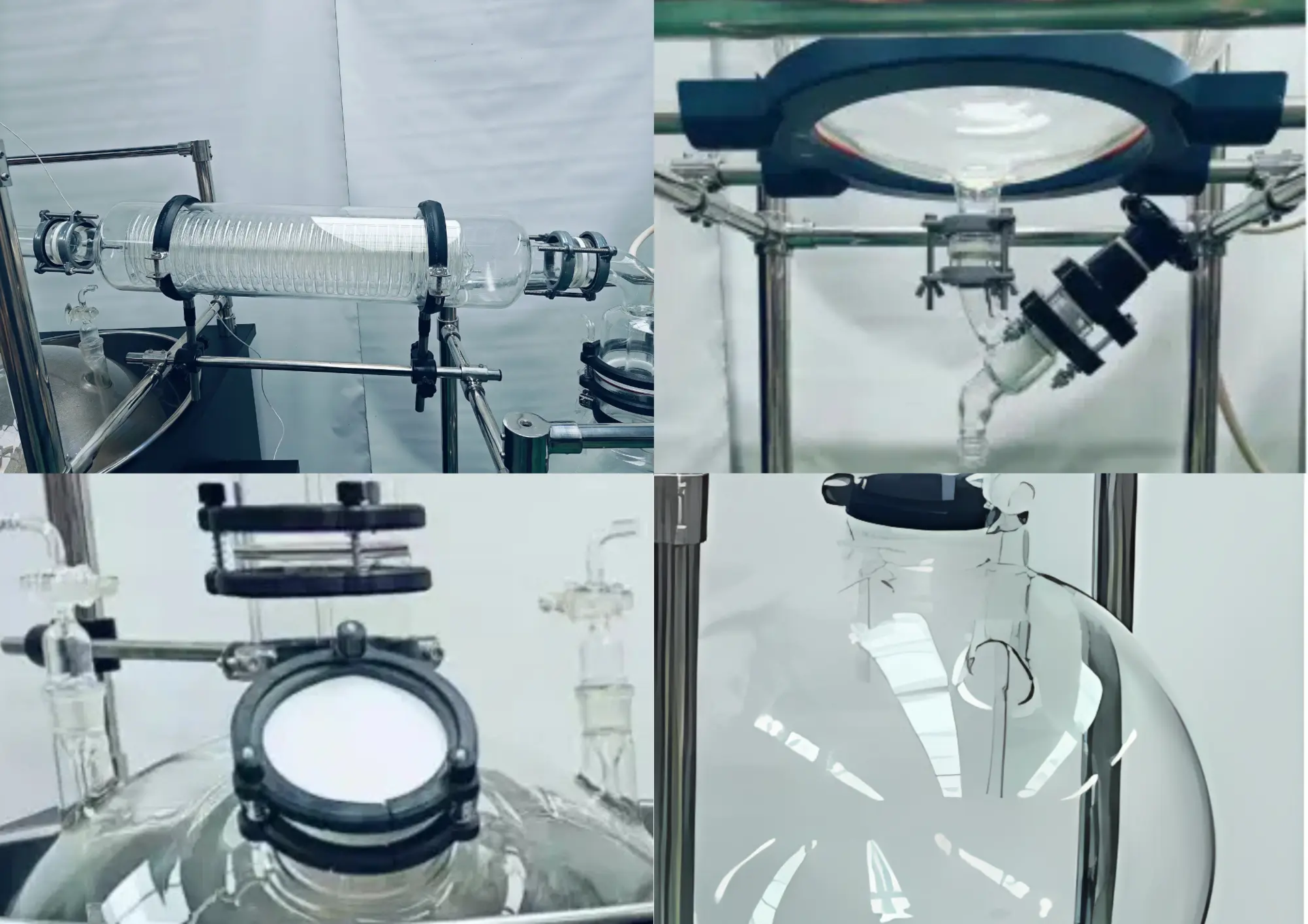

Destillationsbøjning, modtager og tætninger
- Fastgør destillationsbøjningen til kolben og fastgør den med den specielle klemme.
- Sæt 50 L-modtageren på dens støttering, og sørg for, at den øverste glasudgang er vandret.
- Indsæt PTFE-pakning(er) ved nøglesamlingerne, og fastgør derefter klemmen. Brug vakuumfedt på alle jordforbindelser.
Kondensor, drænventil, reserveport
- Sæt PTFE-pakninger mellem kondensatoren og hovedenheden og kondensatoren og modtageren.
- Brug kondensatorens bindestænger og klemmer til at justere kondensatoren. Hovedenheden og modtageren kan derefter efterlades-højre symmetrisk i forhold til hinanden.
- I bunden af modtageren er drænventilen monteret med klemme-, så fortsætter vi til DN25 glasflangen.
- Tilslut 125#-multifunktionsporten med et PTFE-stik, og monter reserve-portventilen på kolben.

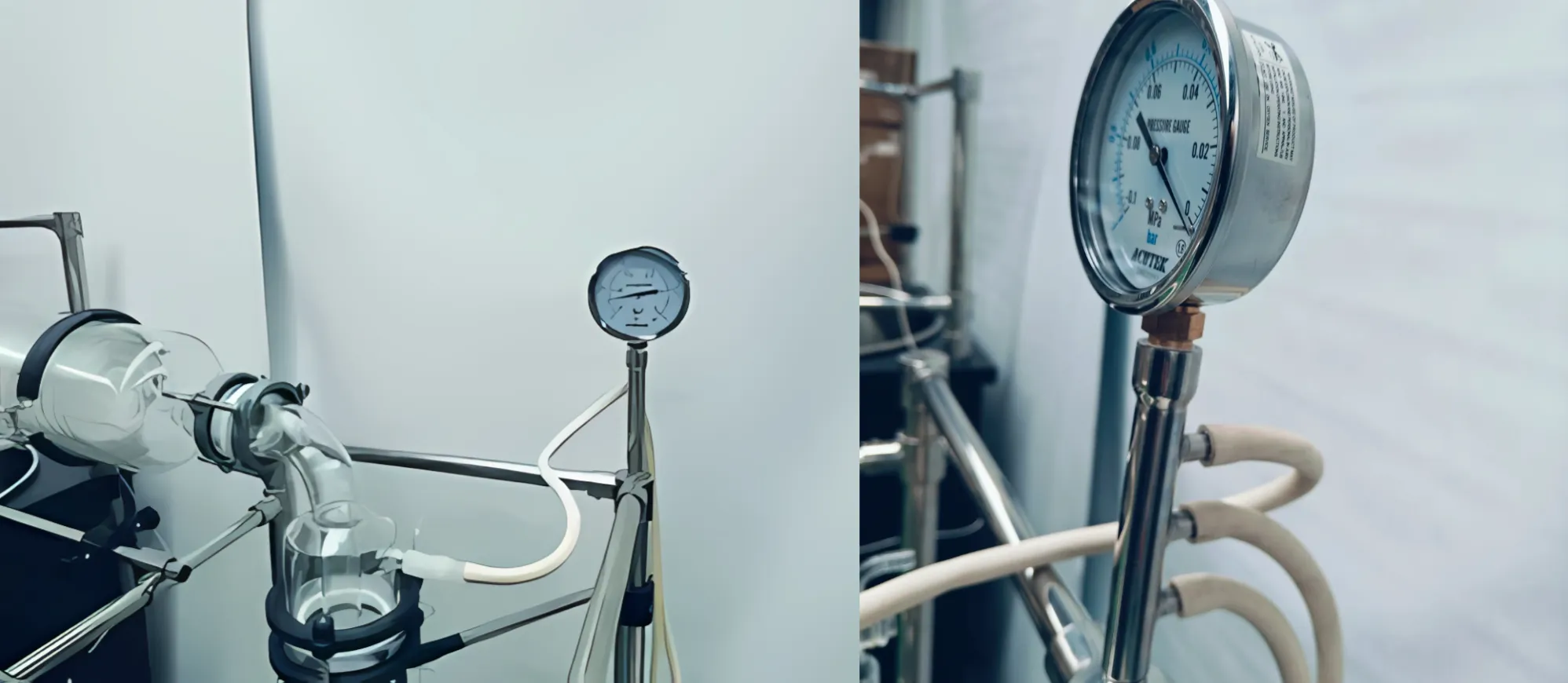

Vakuummåler og pumpe
Sæt vakuummåleren på toppen af modtagerrammen. Tilslut vakuummåleren til pumpens indløb, så vakuummåleren kan måle pumpens bagerste porte. Før evakuering låses de fire hjul på hovedenheden.

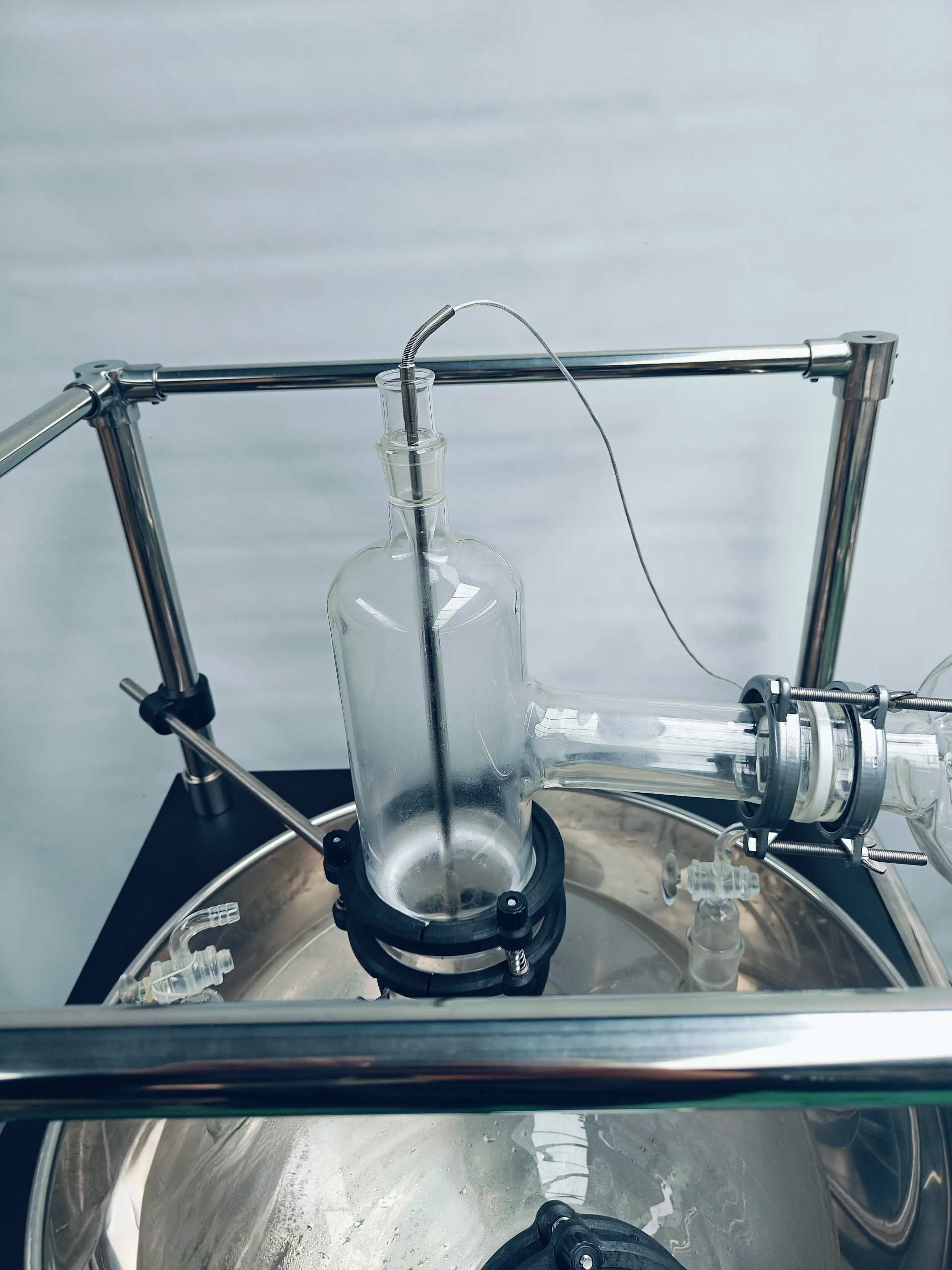

Sensorer og styreboks
Indsæt PT100-reaktorens interne temperaturføler i termometermuffens port, og tilslut den anden ende til den dedikerede stikkontakt på bagsiden af el-boksen.
Opstart og drift - opvarmning, vakuum, omrøring
1. Opstart
- Fyld badet med vand eller varmeoverførselsolie, der er opvarmet til den ønskede temperatur.
- Elektrisk strøm skal være tændt.
2. Opvarmningstemperatur for opløsningsmiddelKontrolinstrument
Nøgledefinitioner
1)【SÆT】Indstillingsnøgle. I hovedgrænsefladedisplaytilstanden skal du trykke på denne tast for at gå ind i indstillingstilstanden for temperatur og tidsmålværdi. Tryk og hold denne tast nede i 3 sekunder for at gå ind i den interne parameterindstillingstilstand.
2)
Skift/Auto-Tuning-tast. I indstillingstilstanden skal du trykke på denne tast for at skifte og blinke indstillingsværdien for ændring.
I hovedgrænsefladevisningstilstanden skal du trykke på og holde denne tast nede i 6 sekunder for at gå ind i tilstanden til valg af automatisk- temperaturindstilling.
3)
Reducer/genstart nøgle. Tryk eller tryk og hold denne tast nede i indstillingstilstanden for at mindske den indstillede værdi trinvist.
I hovedgrænsefladen, visning af tilstand med fuldført handling, tryk og hold denne tast nede i 3 sekunder for at genstarte handlingen.
4)
Forøg/lås skærmtast. Tryk eller hold denne tast nede i indstillingstilstand for at øge den indstillede værdi.
Hvis funktionen låseskærm er valgt, skal du trykke på denne tast på hovedgrænsefladedisplayet for at låse eller låse skærmen op.
3. Magnetisk omrøringskontrol
- Det er bedst at give tid til monteringen til at være teknisk og kontrol for at minimere vibrationer og slid på tætningerne. Kør systemet, og STOP derefter for at skifte målomdrejningstallet til målområdet for en væskeoverflade.
4. Start opsamlingen med destillation.
- Påfør vakuumet jævnt, og indstil derefter badet til at holde en konstant temperatur for gradvis, skånsom fordampning.
- Overvåg niveauet i modtageren. DN25 afløbshovedet tjener det formål at udlede væske. Udløbet skal være vandret vandret, og topplanet skal være lavt.
5. Nedlukningsordre
- Når reaktionen er fuldført, skal du lukke nedmagnetomrørerens kontrolinstrument, temperaturstyringsinstrumentet, oghovedafbrydereni rækkefølge.
Tjekliste for sikkerhed og vedligeholdelse
Tjek og forsegling før-brug
- Kontroller glasset for eventuelle revner, og sørg for, at jordforbindelserne passer korrekt; rengør dem, og kom derefter lidt vakuumfedt på dem.
- Brug PTFE-ventiler og -ikke overspænd dem for at beskytte glasset mod beskadigelse.
Forbudte genstande
- Det simple destillationsapparat kræver omhyggelig drift.
- Opvarmning af varmelegemet uden opløsningsmiddel er strengt forbudt, da det kan beskadige varmelegemets funktionalitet.
- Langvarig drift ved høj-temperatur er strengt forbudt, da det kan afmagnetisere de magnetiske komponenter.
Rutinemæssig rengøring og tætningspleje
- Husk at tørre olie- og opløsningsmiddelmærkerne af på glas- og metaldelene efter hver kørsel.
- For at hjælpe med at holde dem i gang i længere tid, skal du sørge for at løsne PTFE-stophanerne, efter du har lukket noget ned.
- For O-ringe og pakninger skal du holde dem fugtige og forseglede ved at rengøre og påføre vakuumfedt med jævne mellemrum.
FAQ
Fælles problem
Hvilket foder er bedst egnet til et simpelt destillationsapparat
(Simpel Short Path Destillation)?
Foder, der har høje kogepunkter og er termiske og iltfølsomme, såsom smagsstoffer, vitaminer og fine -kemiske mellemprodukter, vil have større gavn af at arbejde under vakuum og have korte opholdstider. Således reduceres termisk belastning, og der opnås rene fraktioner.

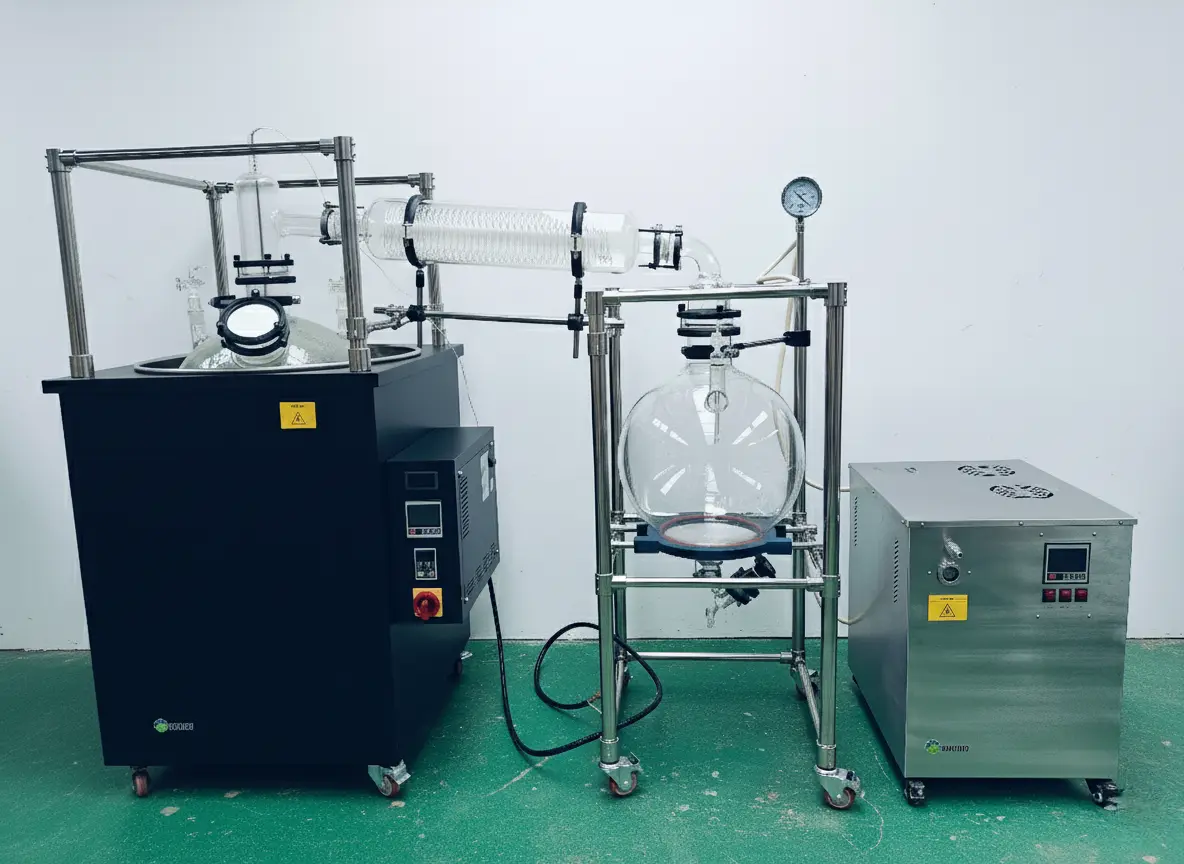

Hvad er komponenterne i TDS-100L simple destillationsapparat?
En cirkulerende varmelegeme/køler, vakuumpumpe + måler og PTFE-pakninger og støtteringe. Til opgaver med et højt opløsningsmiddelindhold er vand-ring- eller recirkulerende vandvakuumpumper holdbare og omkostningseffektive-. Til mål med højt kogepunkt skal du bruge-olieforseglede pumper med kulde-beskyttelse.
Hvad kan TDS-100L simpel kortvejsdestillation bruges til?
Adskillelse af varme-følsomme forbindelser. Rensende organiske syntetiske stoffer. Udvinding af isolationsaktive forbindelser fra biologiske materialer. Genbrug af industriaffald. Fjernelse af giftige forurenende stoffer fra fødevarer. Deodorisering og affarvning af organiske forbindelser. Fjernelse af resterende opløsningsmidler fra forbindelser.
